双速cps控制与保护开关



 ZHCPS-12D/125D双速控制与保护开关

以下为ZHCPS-16D双速cps控制与保护开关详细参数信息，ZHCPS-16D双速cps控制与保护开关图片由乐清市中慧电力科技有限公司提供，ZHCPS-16D双速cps控制与保护开关

ZHCPS-16D双速cps控制与保护开关 ZHCPS-16D双速cps控制与保护开关 ZHCPS-16D双速cps控制与保护开关

详细说明

*小起订量：1      计量单位：台      产品单价：1200.00      供货总量：500

双速、三速电机ZHCPS-（3）D控制与保护开关

ZHCPS-D双速、三速电机控制保护开关控制与保护开关

一、ZHCPS-D双速电动机控制与保护开关

1、功能特点概述

以ZHCPS控制与保护开关电器为主开关，与接触器等附件组合，构成双速电动机控制器QSCPS-D，适用于双速电动机的控制与保护。

双速电动机控制器配置有三种：

◆配置一（标准配置）：ZHCPS-D，高速为消防型，低速为标准型

◆配置二：ZHCPS-D1，高、低速均为标准型

◆配置三：ZHCPS-D2，高、低速均为消防型

产品特点、主回路参数及附件同ZHCPS标准型或ZHCPS-B消防型

2、产品控制原理说明

当电动机作为排风机使用时，ZHCPS1开关动作，电机低速运行；当电动机作为排烟风机使用时，ZHCPS2开关和KM交流接触器动作，电机高速运行，就地或远距离消防控制均可。

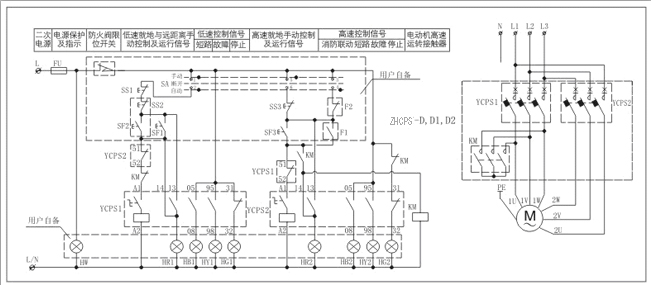

3、控制电路图

二、ZHCPS-D3三速电动机控制器

1、功能特点概述

以ZHCPS控制与保护开关电器为主开关，与接触器等附件组合，构成三速电动机控制器ZHCPS-D3，适用于三速电动机的控制与保护。

三速电动机控制器的配置有四种：

◆配置一：ZHCPS-D3，高速为消防型，中、低速为标准型；

◆配置二：ZHCPS-D31，高、中速为消防型，低速为标准型；

◆配置三：ZHCPS-D32，高、中、低速均为消防型；

◆配置四：ZHCPS-D33，高、中、低速均为标准型；

产品特点、主回路参数及附件同ZHCPS标准型或ZHCPS-B消防型。

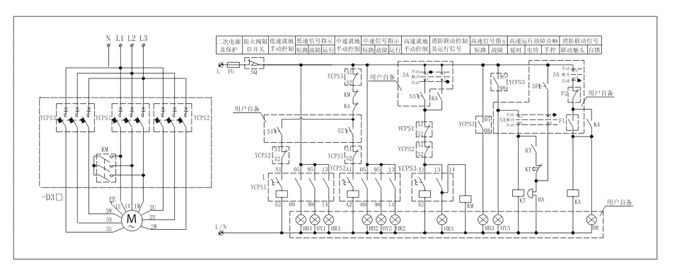

2、产品控制原理说明

当电动机作为排风机使用时，ZHCPSS1开关动作，电机低速运行；或ZHCPS2开关动作，电动机中速运行。当电动机作为排烟风机使用时，ZHCPS3和KM交流接触器动作，电机高速运行，就地或消防控制均可。
