产品名称: 三相简易型电力调整器
产品型号: SRS
产品厂商: 其它品牌


简单介绍

TOPTAWA SRS固态电力调整器、体积小，结构符合CE认证规定，是一款性能**的控制器。 台湾TOPTAWA总代理SRS固态电力调整器 台湾TOPTAWA总代理SRS固态电力调整器

三相简易型电力调整器的详细介绍

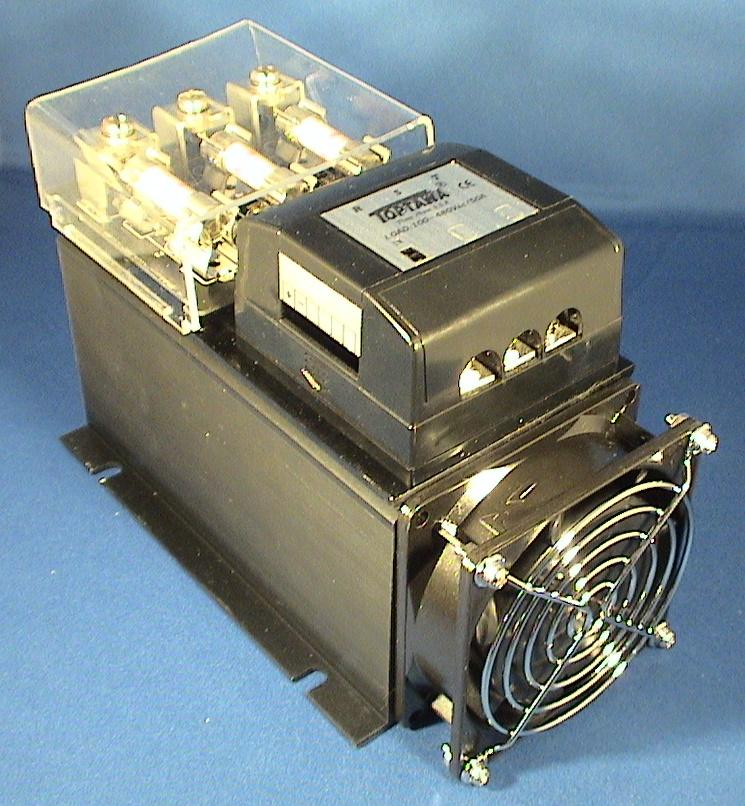

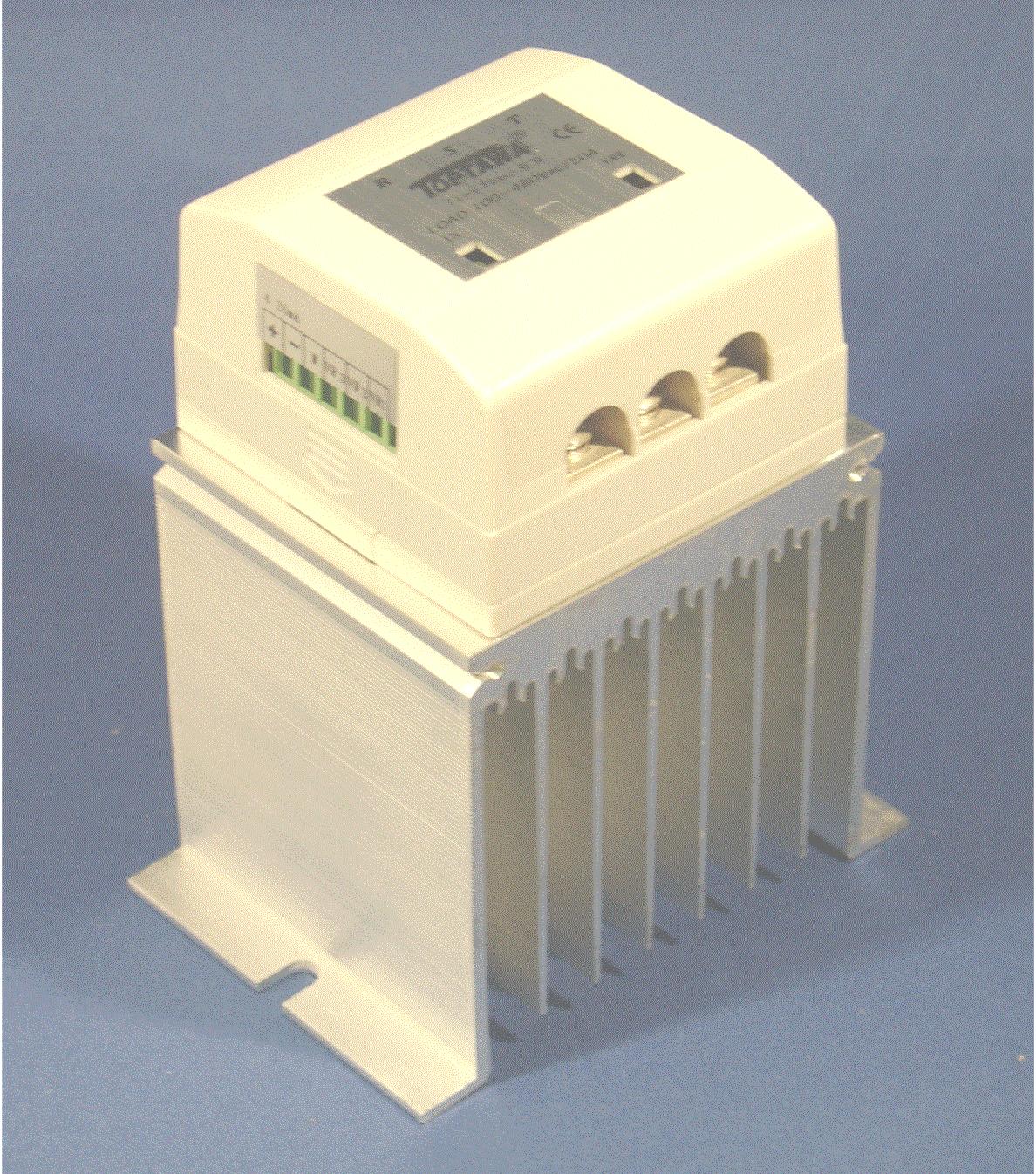

SRS三相相位控制器(直推式)

電氣特性


環境溫度：
0~55°C
相對濕度：
0~90%
耐壓絕緣：
2500Vac/1 Min.
絕緣阻抗：
500MΩ以上
輸入訊號： 4-20mA、12Vdc、24Vdc、P.W.M

產品特性(Product Characteristic)



圖號 圖號A 圖號B 圖號C 圖號D

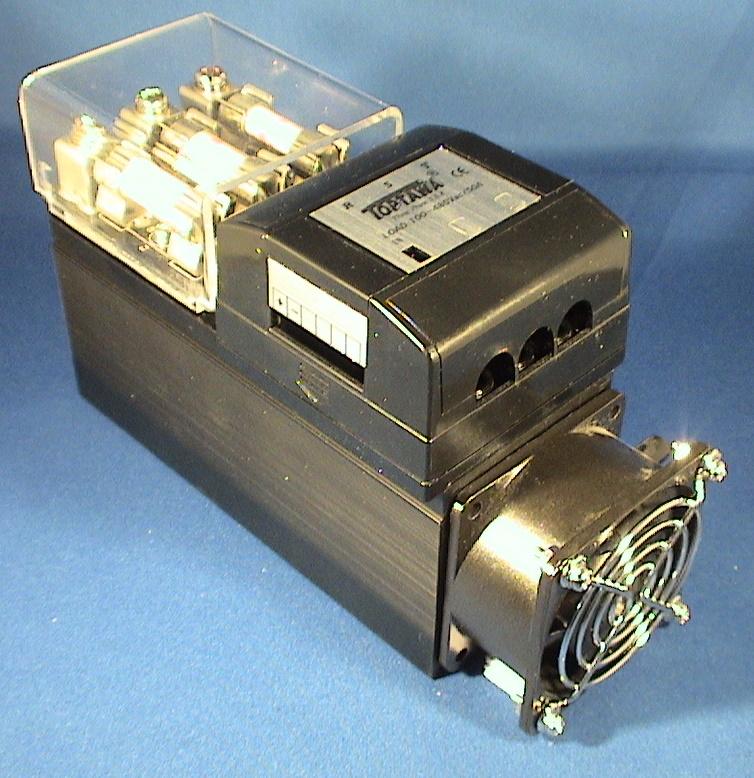

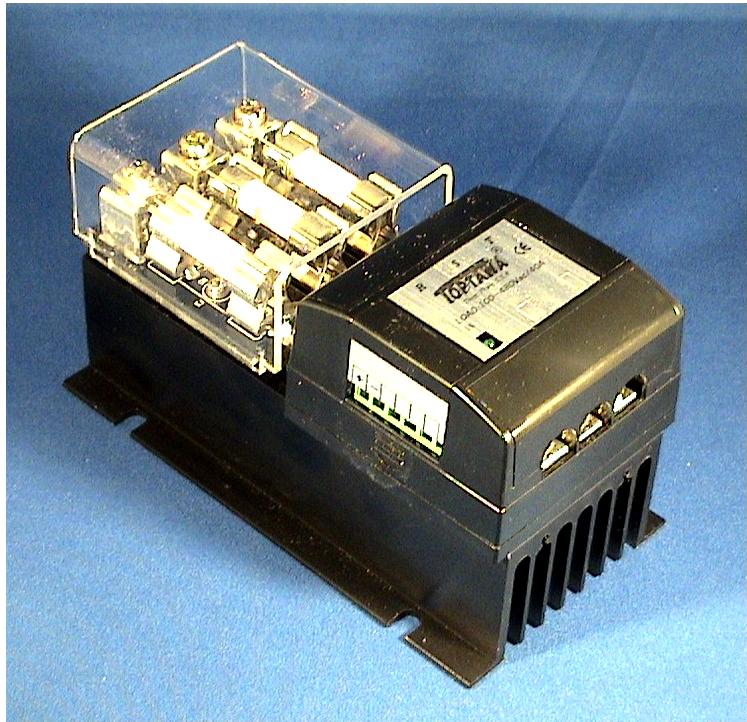

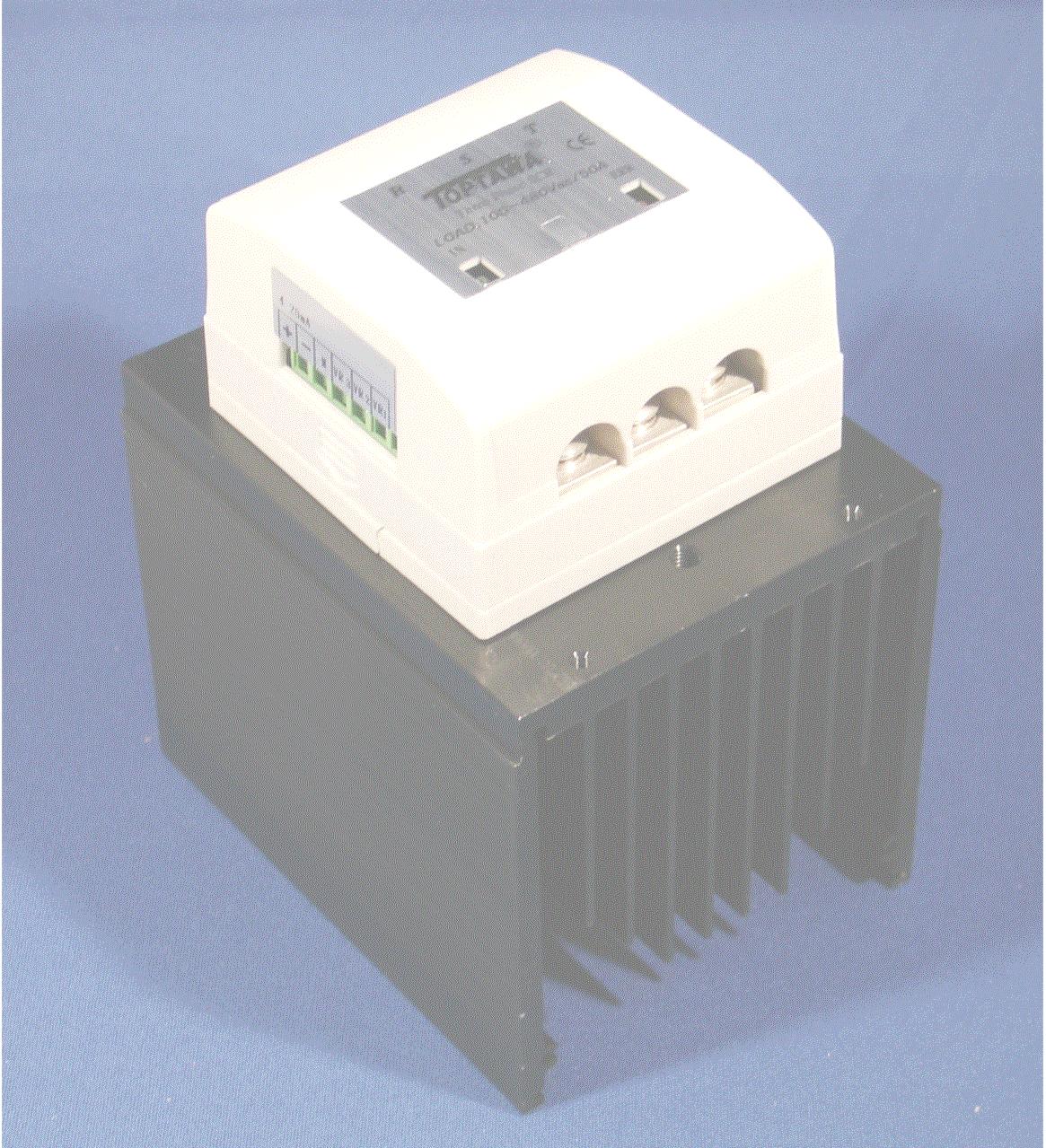

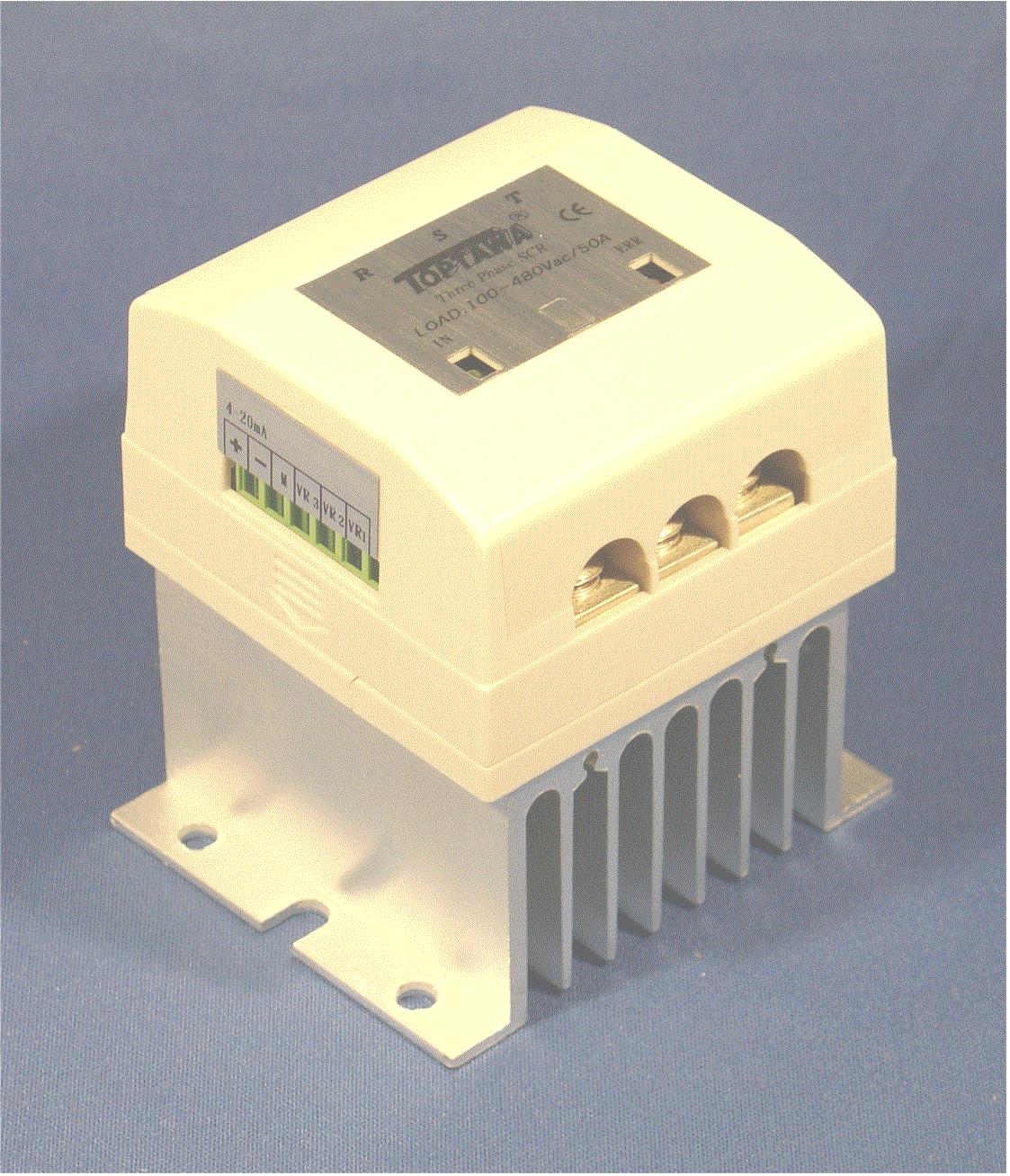

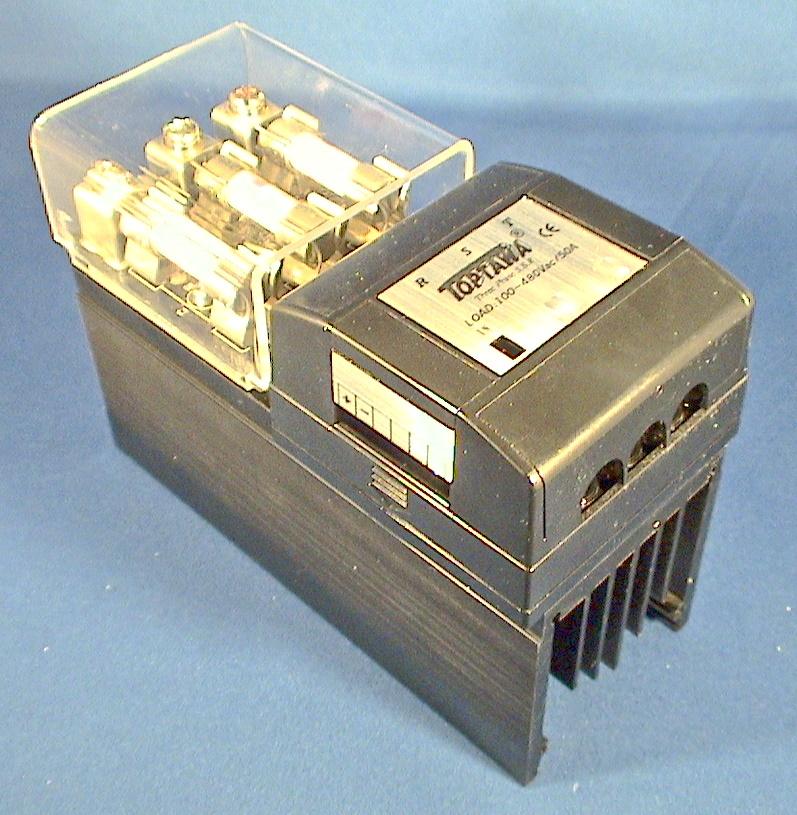

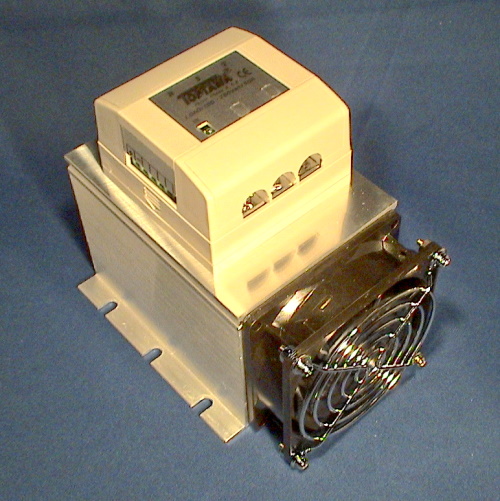

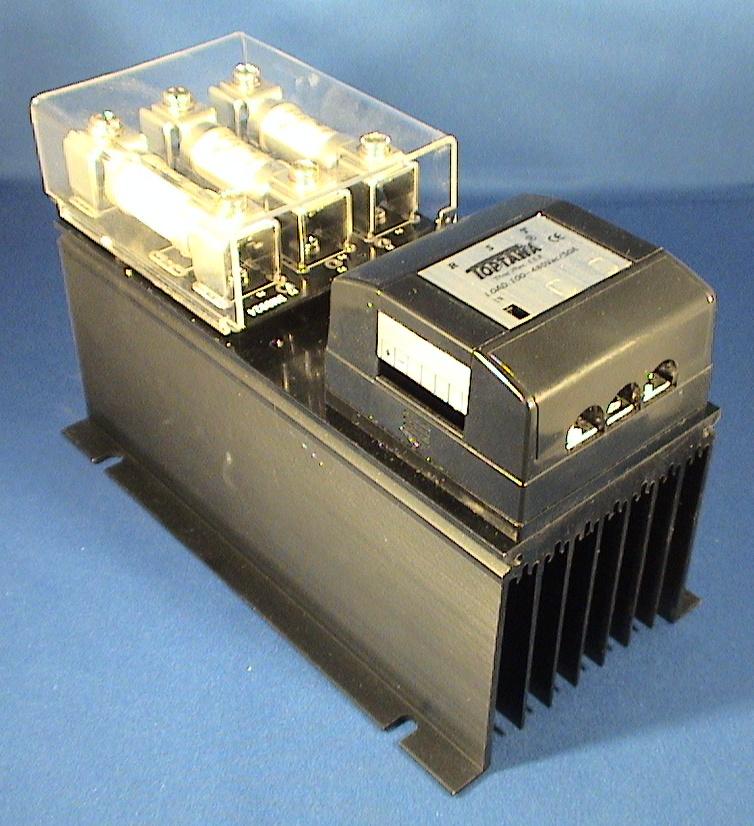

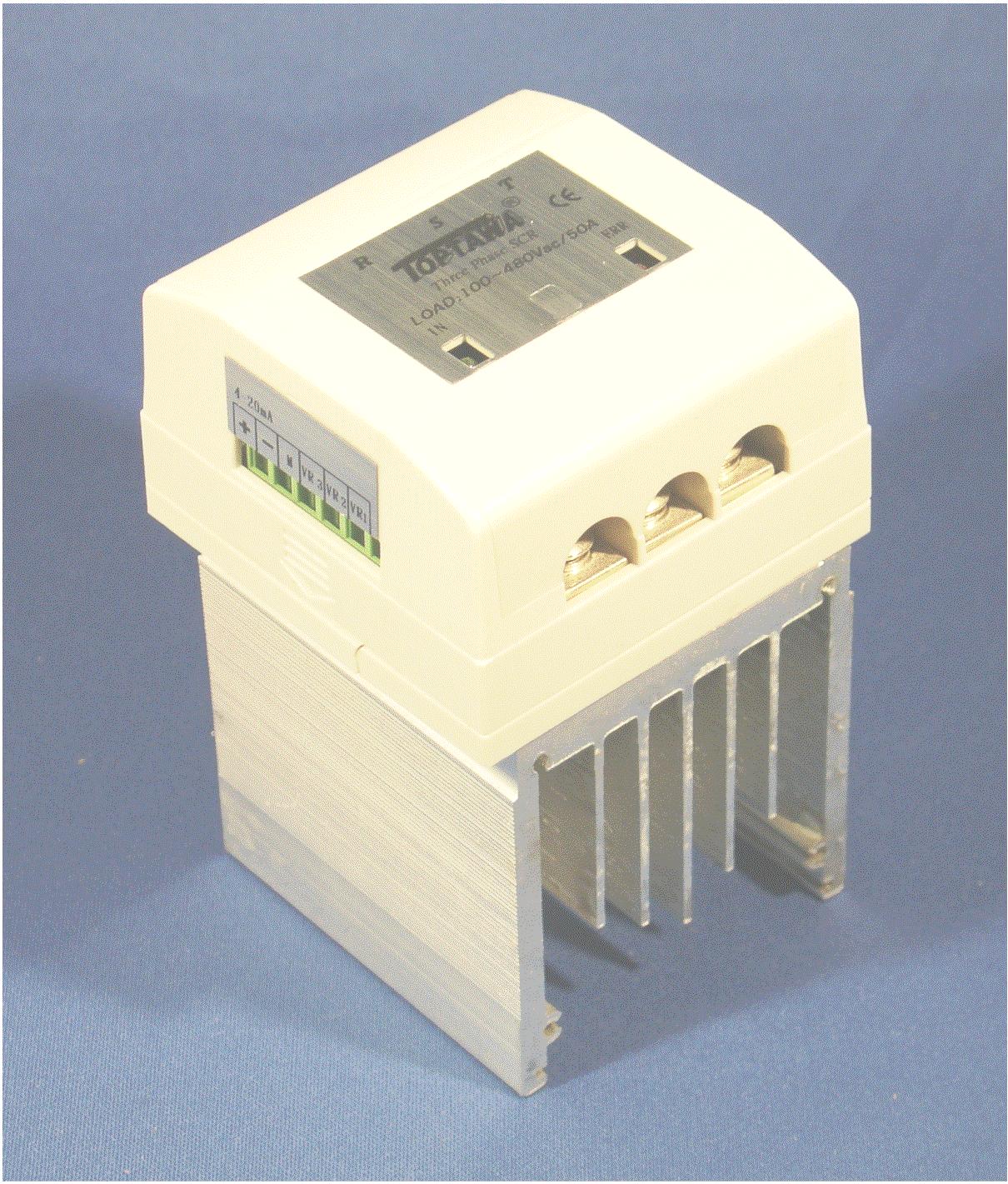

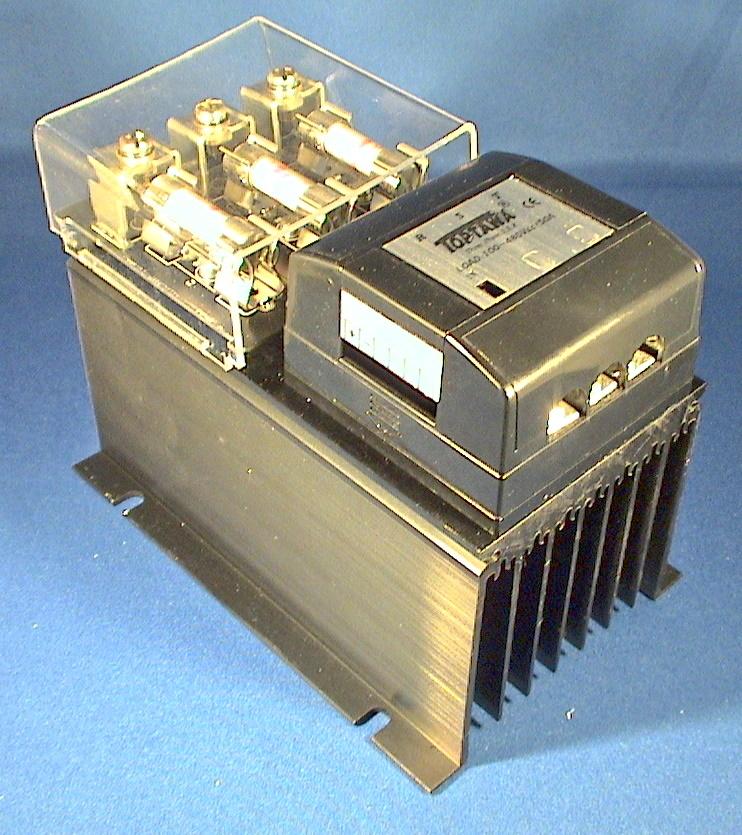

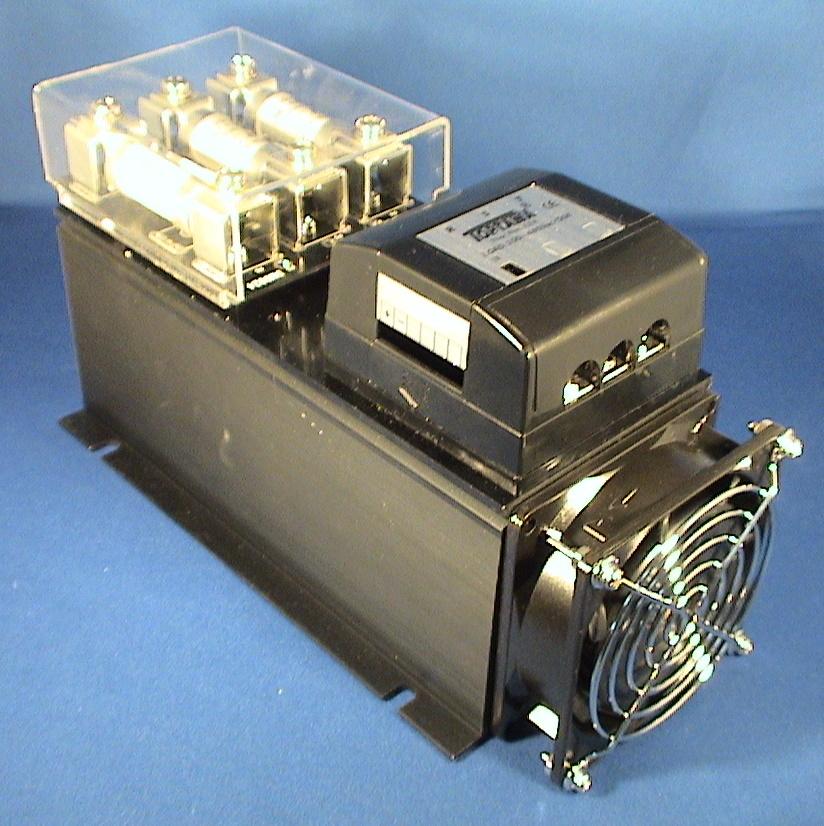

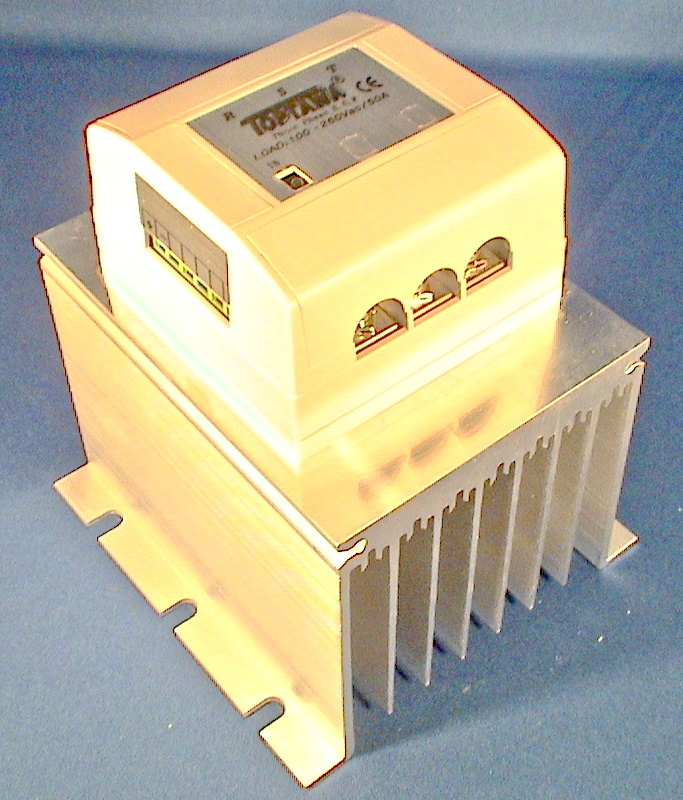

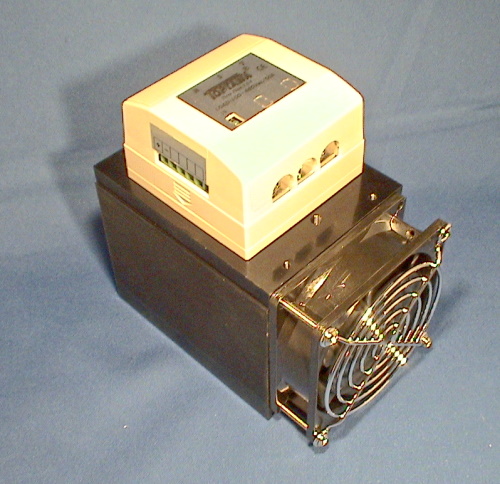

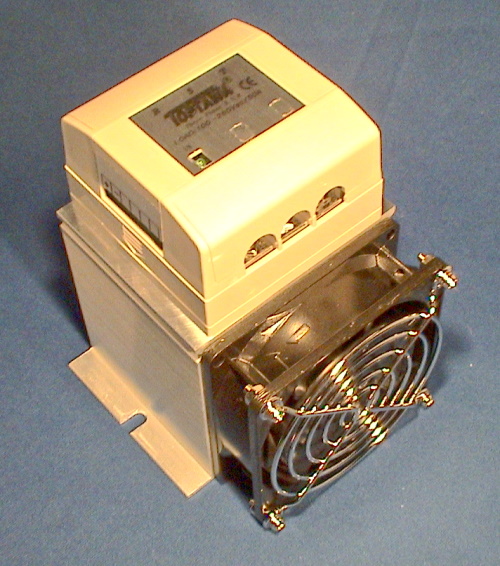

參考圖
尺寸  72x80x85 mm 72x105x125 mm 103x72x110 mm  110x105x125 mm
淨重 410g 590g 460g 700g

圖號 圖號E 圖號F 圖號G 圖號H
參考圖
尺寸 140x85x132 mm 107x105x125 mm 145x105x125 mm 158x85x132 mm
淨重 780g 890g 1000g 1080g

圖號 圖號I 圖號J 圖號K 圖號L
參考圖
尺寸 152x80x85 mm 187x72x110 mm 160x105x125 mm 180x105x125 mm
淨重 670g 880g 1170g 1500g

圖號 圖號M 圖號N 圖號O 圖號P
參考圖
尺寸 207x72x110 mm  195x105x125 mm 215x105x125 mm
淨重 1040g 1470g 1800g

  1. 本產品結構符合CE規定。
  2. 體積小、防塵、採模組化設計，故維修容易。
  3. 無火花、壽命長、符合環保需求。
  4. 本產品維修容易，故可重覆使用，不易造成萬年垃圾，破壞環境。
  5. 可節省使用單相SSR配裝三相SSR之箱體及人工成本。
  6. 可外接溫度開關(90℃±5℃)，停止SCR輸出，且可提供ALARM輸出。
  7. 中華民國專利(新型第M253895號)，仿冒必究。

訂購資訊：

品名：SRSP A BB C - D E F

例如：SRSP 1 15 2 - D X A

A→ 輸入訊號
  1　4-20mA　　基本型
  2　12Vdc


3　24Vdc
  4　P.W.M
BB→ 額定負載電流
  15　15A
  25　25A
  30　30A
  40　40A
  50　50A
  60　60A
  70　70A
C→ 額定負載電壓
  1　110Vdc
  2　220Vdc
  3　380Vdc
  4　440Vdc
D→ 晶片
  D　SCR
  T　TRIAC
E→ 特殊功能
  X　基本型
  1　過熱(OH)
F→ 圖號
  A　圖號A
  B　圖號B



產品規格



電流 / 模組

A(r.m.s)

I2t

圖號

 推薦圖號

015-D

15A

220

A



025-D

25A

440

A



030-D

30A

770

B



040-D

40A

1100

B



050-D

50A

1600

B D F

B

060-D

60A

2700

D F G

 D

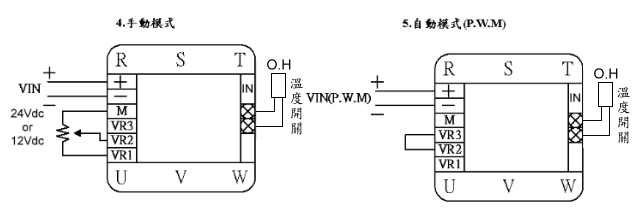

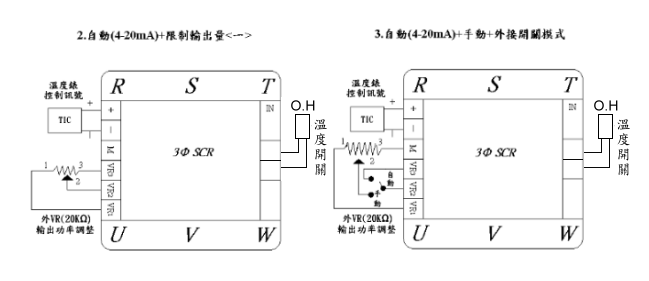

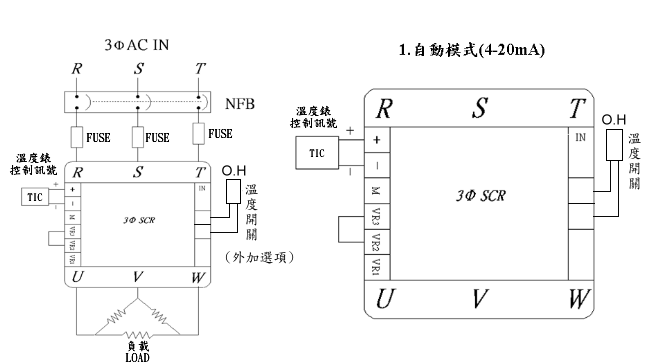

 配線方式：

三相馬達正/反轉控制器

電氣特性


環境溫度：
0~55°C
相對濕度：
0~90%
耐壓絕緣：
2500Vac/1 Min.
絕緣阻抗：
500MΩ以上
輸入訊號： 12Vdc、24Vdc、Relay(接點)

產品特性(Product Characteristic)



圖號 圖號A 圖號B 圖號C
參考圖
尺寸 72x80x85 mm 72x105x125 mm 110x106x125 mm
淨重 410g 590g 700g

  1.  體積小、防塵、採模組化設計，故維修容易。
  2. 無火花、壽命長、符合環保需求。
  3. 內建互鎖保護功能，On / Off 每分鐘可達60次。
  4. 驅動迴路保護，防止突波電壓及電流，使動作更穩定可靠。
  5. 馬達*高容量:480Vac/3KW、220Vac/2.2KW
  6. 超低消耗功率，可由PLC直接控制訊號。
  7. 環保產品(本產品非灌膠，維修容易，零件均可回收，不會造成萬年垃圾) 。
  8. 100~500Vac全電壓，減少採購及庫存成本。
  9. 適用對象:天車、輸送帶、搬運台車、鐵捲門、鑽床、攻牙機、、、等任何需要應用馬達正反轉之場合。
  10. 可搭配選購:馬達轉速偵測板(DM0750)用於偵測馬達運轉時所帶動之鏈子是否鬆脫或斷裂。
  11. 可搭配選購:三相欠逆相偵測板(DM0809、DM0809-1)，用於偵測馬達欠相或逆相, 並提供ALARM輸出接點1a(DM0809)或1a/1b(DM0809-1)。另可搭配選購5點及10點偵測板(DM0808、DM0808-1)，請洽本公司。
  12. 專利申請中，仿冒必究。

訂購資訊：

品名：MFR3 A B C

例如：MFR3 1 2 1

 A→ 控制訊號
   1　12Vdc
   2　24Vdc
   3　Relay(接點)
 B→ 工作電壓
   2　220V
   3　380V
   4　440V
 C→ 馬達容量
  0　0.75KW(Max)
  1　1.1KW(Max)
  2　2.2KW(Max)
  3　3KW(Max)


產品規格



品名

規格

 圖號
MFR3-V2/K0-D/A 三相 220V/0.75KW　　24Vdc/接點開關 A
MFR3-V3/K1-D/A 三相 380V/1.1KW　　24Vdc/接點開關 A
MFR3-V4/K1-D/A 三相 440V/1.1KW　　24Vdc/接點開關 A

MFR3-V2/K2-D/A 三相 220V/2.2KW　　24Vdc/接點開關 B
MFR3-V3/K3-D/A 三相 380V/3KW　　24Vdc/接點開關 B
MFR3-V4/K3-D/A 三相 440V/3KW　　24Vdc/接點開關 B

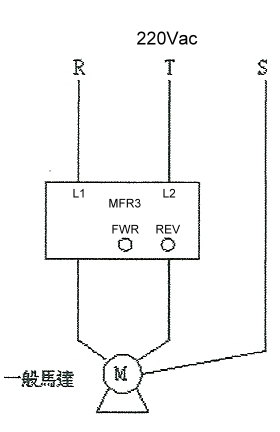

動力線接法：

 三相(正轉)

三相(正反轉)

控制線接法：

1 直流接法(24Vdc)
正轉(FWR) 反轉(REV) 雙訊號(動作如下圖) 交替

2 接點接法(A/B接點)

不需輔助控制電源

正 反 動作
On On 正
On Off 正
Off On 反
Off Off 停止
